Ρυθμιζόμενο φτηνό κολλητήρι

H κατασκευή που παρουσιάζεται εμπλέκει σύνδεση πλακέτας στο ηλεκτρικό δίκτυο πόλης. Εγώ και φυσικά το retrocomputers.gr ΔΕΝ ευθυνόμαστε για οποιονδήποτε τραυματισμό, σοβαρή ή μοιραία βλάβη υγείας, υλική φθορά ή καταστροφή περιουσίας για όποιον θέλει να φτιάξει αυτά που παρουσιάζονται. Αν φτιάξετε μόνοι σας αυτά που δείχνονται εδώ, το κάνετε με δική σας ευθύνη!

Το κολλητήρι είναι ένα πολύ αγαπημένο εργαλείο σε μας τους χομπίστες. Όμως συνήθως χρησιμοποιούμε φτηνά, πολύ πιο ζεστά από το βέλτιστο που χρειάζεται η συγκόλληση ηλεκτρονικών εξαρτημάτων. Αυτά τα κολλητήρια έχουν ισχύ 25-40 Watts. Προσωπικά θεωρώ ότι οτιδήποτε είναι πιο δυνατό απο 11 - 13 Watts μπορεί να γίνει καταστροφικό τουλάχιστον για τις πλακέτες!

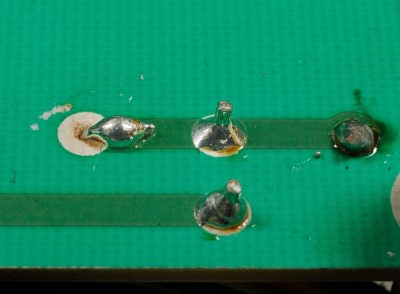

Τα εξαρτήματα έχουν μια ανοχή της τάξης των 220° C για 10'' (η κόλληση λιώνει στους 180-190° C). Αλλά αυτά που χαλάνε είναι τα pads στις πλακέτες (οι νησίδες χαλκού που κολλάνε τα εξαρτήματα) όπου ξεκολλάει ο χαλκός από τη μεγάλη θερμοκρασία. Και δεν θέλουμε στα αρχαία μηχανάκια μας να χαλάμε τα pads! Με τίποτα!!

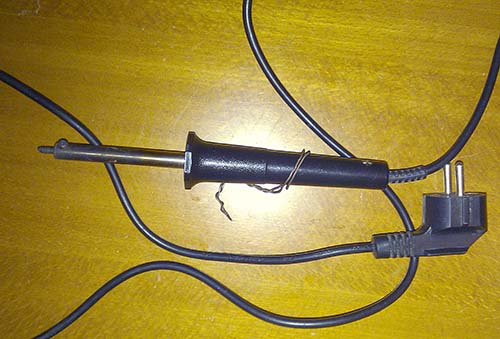

Τέτοια κολλητήρια τα βρίσκουμε παντού στα μαγαζιά απο €4 - €6 και στο internet ακόμα λιγότερα.



Με την προσθήκη ενός παλιού dimmer μπορούμε να κατεβάσουμε την ισχύ.
Μπορούμε να βάλουμε ένα dimmer τοίχου σε ένα κουτί που έχει φις και μπρίζα σούκο.

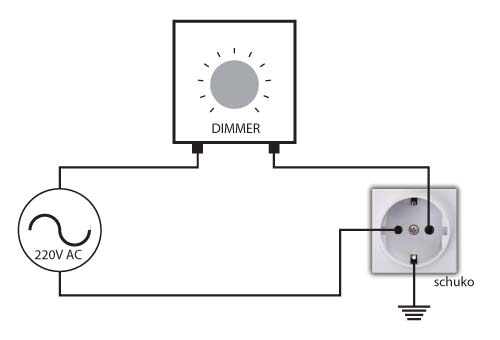

Συνδέουμε τον ένα αγωγό του σούκο φις του κουτιού στον ένα πόλο του dimmer και τον άλλο πόλο στον ένα αγωγό της μπρίζας σούκο του κουτιού. Δηλαδή συνδέουμε το dimmer σε σειρά απο τον ένα αγωγό παροχής προς στον καταναλωτή που θέλουμε να ρυθμίσουμε.

Τον άλλο αγωγό παροχής 220V AC τον συνδέουμε από το φις στη μπρίζα του κουτιού.

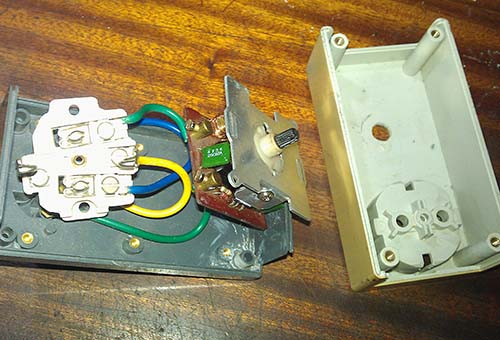

Βέβαια γειώνουμε το ένα σούκο με το άλλο (κίτρινο καλώδιο στη φωτό).
ΟΠΩΣΔΗΠΟΤΕ το γειώνουμε, καλύτερα να μας το πει η ασφάλεια στον πίνακα του σπιτιού ότι κάτι είναι λάθος!

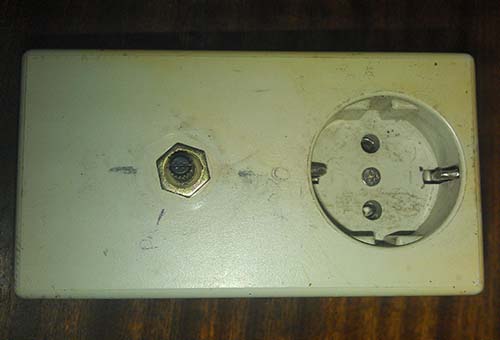

Το dimmer τοίχου χωράει ακριβώς μέσα στο κουτί. Αφού έχουμε τρυπήσει το μπροστινό μέρος του κουτιού, συνήθως με 9-10mm τρυπάνι, περνάμε τον άξονα του ποντεσιομέτρου-διακόπτη και το βιδώνουμε.

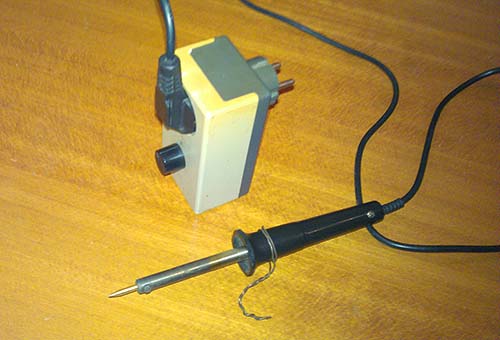

Έτσι έχουμε ένα κουτί με dimmer και μπορούμε να ρυθμίζουμε την ισχύ!



Όταν το βάλουμε στο ρεύμα για πρώτη φορά, έχουμε σβηστά ηλεκτρονικά, τηλεοράσεις κλπ μην πέσει η ασφάλεια!

Αυτά τα dimmer κάνουν μόνο για τις λάμπες πυρακτώσεως και γενικά για φορτία αντίστασης (ωμικά) όπως το κολλητήρι. Μέσα στο πλαστικό κουτί μπορούν να διαχειριστούν άνετα μέχρι 100 Watts πριν αρχίσει να ζεσταίνεται πολύ η ψύκτρα του dimmer.

Προσοχή, ΔΕΝ μπορούν να χρησιμοποιηθούν για μοτέρ (ανεμιστήρες κλπ) για φθορισμού, και για οικονομικές λάμπες CFL ή led 220V.

Την ισχύ του κολλητηριού θα τη ρυθμίσουμε σε ένα σημείο που να λιώνει η κόλληση και θα μπορούμε να κολλάμε γρήγορα χωρίς ψυχρές κολλήσεις. Οι καπνοί επίσης θα είναι πολύ λιγότεροι την ώρα της συγκόλησης! Σε αυτό το κολλητήρι είναι καλά στα 3/4 της διαδρομής του ποντεσιομέτρου, απέναντι από εκεί που ξεκινάει στην χαμηλότερη ρύθμιση. Ο χαλκός στις πλακέτες σώθηκε!

Επίσης με χαμηλότερη θερμοκρασία, στη μέση ή λιγότερο, με τη βοήθεια ενός αλουμινένιου χάρακα μπορεί κανείς να ράψει φύλλα πλαστικού (όπως έχω φτιάξει καλύματα για τα βινύλια μου από διαφανές φύλλο πολυαιθυλαινίου). Σε πλαστικά όμως πρέπει να χρησιμοποιείται καινούρια μύτη που θα την έχετε μόνο γι αυτά. Αν δοκιμάσετε να χειριστείτε ή να κολλήσετε πλαστικά θα το κάνετε σε καλά αεριζόμενο χώρο!

Περισσότερα σε επόμενο topic που θα δούμε πως μπορούμε να φτιάξουμε καλές μύτες για το φτηνιάρικο κολλητήρι!!!

Είσαι μάστορας

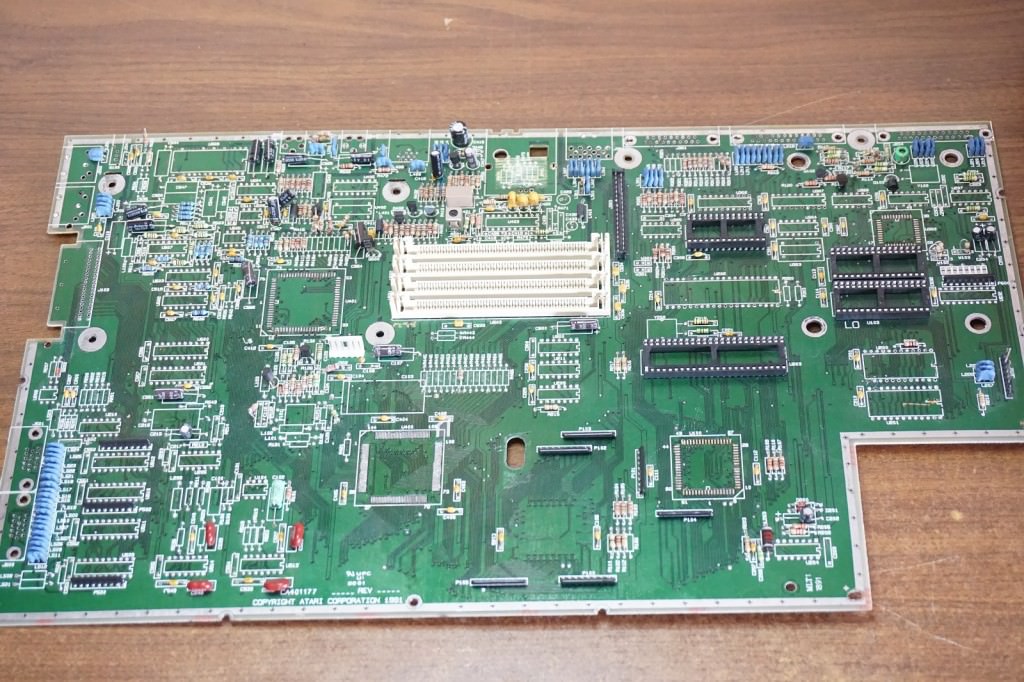

Βέβαια σε κάποιες περιπτώσεις όπως στο board των Atari ST οι κολλήσεις στις γειώσεις δεν λιώνουν ούτε καν στους 350 βαθμούς, μιας και η θερμότητα διαχέεται πολύ γρήγορα σε όλα τα γύρω σημεία γείωσης.
Εκεί τι κάνεις?
Χρησιμοποιείς μεγαλύτερη μύτη και το βάζεις στους 450 βαθμούς?

Πολύ ενδιαφέρον Μανούσο, ευχαριστούμε!

Επειδή δεν είμαι και πολύ σχετικός, έχω 2 απορίες.

Το dimmer πως το ζητάω και έρχεται γυμνό χωρίς πλαστικό κάλυμμα?

Τέτοιο πλαστικό κουτί με την πρίζα schuko όπως στην φωτογραφία, μπορώ να αγοράσω από κάπου?

Thanx!

@nkary: Πρώτα απ'όλα πάρα πάρα πολύ καθαρή μύτη. Θα εντυπωσιαστείς όπως και εγώ όταν το δοκίμασα, το τέλειο καθαριστικό μύτης είναι να την τρίψης (όταν λειτουργεί και είναι ζεστή) σε ανοξείδωτο σύρμα για κατσαρόλες! Όχι το ψιλό που σκουριάζει, είναι ατσαλόσυρμα και ασυμβατο με το καλάι, το άλλο που είναι πιό χοντρό με 'γρέζια' κατσαρά σαν μακρυά μικρά ελατήρια πολύ γυαλιστερά σαν νικελωμένα!



Το καθαρό κολλητήρι θα το ακουμπίσεις στο σημείο κόλλησης και θα δώσεις επιφάνεια για να μεταδοθεί η θερμότητα ακουμπώντας λίγη (καινούρια) κόλληση πάνω στο κολλητήρι και το παγωμένο καλάι. Το παγωμένο καλάι στη πλακέτα θα λιώσει αμέσως και το τραβάς με μια τρόμπα αποκόλλησης και ότι περισσέψει με ένα καλό φιτίλι (μακράν το καλύτερο φυτίλι αποκόλλησης είναι το chemwik !). Δεν χρειάζεται περισσότερη θερμοκρασία στο κολλητήρι, μόνο καλή αγωγιμότητα θερμότητας, ακόμα και για αποκόλληση ψυκτρών κλπ. Ο st έχει και καλής ποιότητας πλακέτες και μεγάλες επιφάνειες χαλκού εκεί που θές να ξεκολλήσεις όπως είπες, γι αυτό σώζεται... Θα ανοίξω άλλο topic με κατασκευή για μύτες που έχουν πάρα πολύ καλή συμπεριφορά στην κόλληση, αν και διαβρώνονται. Έτσι κι αλλιώς και οι φτηνές που έχουν αυτά τα κολλητήρια διαβρώνονται με τη χρήση, αλλά με χαμηλότερη θερμοκρασία η διάβρωση γίνεται σε πιο αργούς ρυθμούς και μπορεί κανείς να φτιάξει όσες θέλει.

@alex76gr: Αυτό είναι ένα πολύ παλιό ντίμερ που ήταν σε ένα πλαίσιο με άγκιστρα, όπως στους διακόπτες ή τις μπρίζες αλλά πιο βαθύ. Μάλλον θα ήταν και μέσα σε προστατευτικό πλαστικό κουτάκι. Η φωτό που βλέπεις είναι απο διακόπτη

.

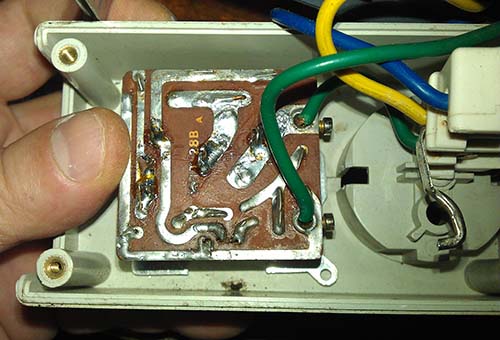

Η ψύκτρα που βλέπεις στο δικό μου ήταν βιδωμένη σε τέτοιο πλαισιάκι και όλο μαζί χωνευτό στον τοίχο. Θα βρείς ντίμερ σε μαγαζιά με ηλεκτρικά, λάμπες κλπ αλλά να κάνουν για παλιές λάμπες πυρακτώσεως. Εκεί μπορείς να τα παρατηρήσεις, ίσως και να σου δείξουν κανένα ανοιγμένο για να δεις πως είναι.
Το κουτί με τα σούκο υπάρχει σε πολλά μαγαζια με ηλεκτρονικά εξαρτήματα, στο Φανό κλπ. Κάνε μια έρευνα πριν αγοράσεις οτιδήποτε! Ρώτα κανένα φίλο σου αν έχει παραπεταμένο κανένα ντίμερ! Αν είναι καμένο συνήθως διορθώνεται, αυτό που βλέπεις μου το είχε χαρίσει ένας φίλος που δεν λειτουργούσε και απλά άλλαξα το triac (αφού είδα ότι όλα τα άλλα εξαρτήματα και η πλακέτα ήταν σε normal κατάσταση τουλάχιστον οπτικά). Μάλλον θα το είχε βάλει σε κανέναν ανεμιστήρα νομίζοντας ότι μπορεί να ρυθμίσει τις στροφές και το έκαψε!...

ΘΑΥΜΑΣΙΟ post ! Το σύρμα για κατσαρόλες το χρησιμοποιώ κατά κόρον κι εγώ

Είναι κορυφαίο υλικό για καθάρισμα μύτης! καμμία σχέση με βρεγμένες χαρτοπετσέτες, σφουγγάρια κλπ. Και γώ τυχαία το ανακάλυψα!

Απλά το έχει κανείς σε ένα βαζάκι, βουτά το κολλητήρι μέσα και όλο το καλάι και οι βρώμες φεύγουν μαγικά απο τη μύτη και καταλήγουν στον πάτο του δοχείου σαν μπιλάκια!

Αυτό που ήθελα να πω πριν στον nkary είναι ότι το πρόβλημα δεν είναι η διάχυση θερμότητας γιατί η θερμότητα δεν φτάνει ποτέ στο καλάι που θέλουμε να ξεκολλήσουμε! Μπλοκάρεται στην καρβουνιασμένη μύτη γιατί ο άνθρακας και τα κατάλοιπα είναι κακοί αγωγοί της θερμότητας! Αν είναι καθαρή η μύτη και βοηθηθεί από λίγο φρέσκο καλάι που έχει και σολντερίνη (flux) μέσα του τότε λιώνει εύκολα το σημείο που θέλουμε να ξεκολλήσουμε ακόμα και με λίγα watt...

GeoAnas έγραψε: ΘΑΥΜΑΣΙΟ post ! Το σύρμα για κατσαρόλες το χρησιμοποιώ κατά κόρον κι εγώ

Μακριά από λίμες,ξύστρες και γυαλόχαρτα.
Ποτέ δεν κατάλαβα το υγρό σφουγγαράκι,οξειδώνει την μύτη και μειώνει την θερμοκρασία.

Glarε ο GeoΑnas σίγουρα εννοεί το συγκεκριμένο σύρμα που είναι ανοξείδωτο και για τη συγκεκριμένη χρήση. Δεν τρίβουμε τη μύτη σαν να τρίβουμε σίδερα. Έχουμε το ανοξείδωτο σε ένα βαζάκι και βουτάμε τη μύτη μια δυο φορές μέσα. Εξ άλλου οι μύτες στα σοβαρά κολλητήρια έxουn επικάλυψη από κράμα σιδήρου και δεν διαβρώνονται κι όλας, όχι γρήγορα τουλάχιστον. Στα φτηνά που διαβρώνονται διαμορφώνουμε τη μύτη με λίμα (όσο αντέξει!) γιατί κάνει κοιλώματα από το flux που είναι όξινο.

Επίσης η μύτη δεν οξειδώνεται.Είναι από κράμα χαλκού (όπως και η επικάλυψη στις καλές μύτες δεν οξειδώνεται από την υγρασία που έχει ένα σκούπισμα όταν είναι καυτές). Το υγρό σφουγγαράκι μπορεί και καθαρίζει τα κάρβουνα που κάθονται στη μύτη. Όμως το ανοξείδωτο σύρμα την καθαρίζει αναπάντεχα καλά (καλύτερα και από το σφουγγαράκι!) και δεν ρίχνει τη θερμοκρασία.

Σύρμα,inox μπάλα,χρησιμοποιώ και εγώ με την ίδια μέθοδο.
Φτιάξε ένα άλλο θέμα με σχετικά "κόλπα".

Οκ! ήδη τελευταία έχουμε δύο, ένα οι ακροδέκτες με οξείδωση και άλατα απο μπαταρίες της προηγούμενης χιλιετηρίδας στο Gameboy, σύρμα κατσαρόλας inox για τη μύτη του κολλητηριου...

Αυτό που ήθελα να πω πριν στον nkary είναι ότι το πρόβλημα δεν είναι η διάχυση θερμότητας γιατί η θερμότητα δεν φτάνει ποτέ στο καλάι που θέλουμε να ξεκολλήσουμε! Μπλοκάρεται στην καρβουνιασμένη μύτη γιατί ο άνθρακας και τα κατάλοιπα είναι κακοί αγωγοί της θερμότητας! Αν είναι καθαρή η μύτη και βοηθηθεί από λίγο φρέσκο καλάι που έχει και σολντερίνη (flux) μέσα του τότε λιώνει εύκολα το σημείο που θέλουμε να ξεκολλήσουμε ακόμα και με λίγα watt...

Μωρέ η μύτη μια χαρά ήταν, αλλά τέτοιο πράμα δεν συνάντησα σε άλλα board. Να φανταστείς όπου είχε γείωση και κρατούσα από κει το board μου έκαιγε το χέρι. Άλλαξα μύτες έβαλα μεγαλύτερες, ανέβασα θερμοκρασίες, έριξα καλάι από πάνω,έριξα flux αλλά και πάλι με πολύ δυσκολία κατάφερα να αλλάξω πυκνωτές και μάλιστα σε 2-3 περιπτώσεις μαζί με τον πυκνωτή ξεκολλούσε και ένα μέρος του track μαζί. Φυσικά το board τελικά πήγε προς ανακύκλωση

Πλακέτα διπλής όψης με επιμεταλωμένες τρύπες.. Δεν έχω βάλει κολλητήρι σε Atari ST αλλά μάλλον η κόλληση τους είναι lead free (χωρίς μόλυβδο) και λιώνει δύσκολα... Πάντως σε επιμεταλωμένες τρύπες (και χωρίς σταθμό αποσυγκόλλησης που δεν έχω) πάντα καταστρέφω το εξάρτημα που θέλω να ξεκολλήσω με ένα μικρό τροχό και πολύ προσοχή να μην ακουμπίσω άλλο εξάρτημα ή το pcb. Μιλάω βέβαια για through-hole (με pins - όχι smd). Έτσι μένουν τα pins μόνο και τα ξεκολλάω ένα ένα, αν χρειάζεται βάζοντας κι άλλο καλάι για να βοηθήσω στο λιώσιμο. Μετά καθαρίζω τις τρύπες με φυτίλι για να ξανανοίξουν. Είναι και τι θα σου τύχει βέβαια...

Η καλύτερη απάντηση που πήρα ever (sorry μαστροgeo και μαστροdatalex )

Δεν παίζει να ξαναβάλω χέρι σε board STE (πραγματικά κόλαση), στο αντίστοιχο του STFM τα πράγματα ήταν ευκολότερα
Αυτό με τον τροχό μεγάλο μανίκι, δεν το έχω κάνει και ούτε καν το σκεφτηκα ποτέ.
Ασχολείσαι επαγγελματικά ή σαν και εμένα έπαθες και έμαθες?

Χόμπι! Θέλει δουλειά, προσοχή και να μαθαίνεις απο τα λάθη σου! Τον ξέρεις το μικρό τροχό των κοσμηματοποιών, το βάζω σε ένα μικρό "ντρεμελάκι" 12V αγοραστό απο πανηγύρι..!



Το θέμα είναι να μείνουν κάπως μόνο τα pins για να μπορούν να αποκολληθούν αλλα προσοχή μην ακουμπήσεις τίποτα άλλο. Αν έχει π.χ. όρθια εξαρτήματα πολύ κοντά, μπορεί και να μην γίνεται! Και πάλι προσοχή μην ακουμπήσει ο τροχός στο pcb!
Νομίζω η εξάσκηση σε μια άχρηστη πλακέτα είναι πολύ χρήσιμη.
